2К52-2

Описание:

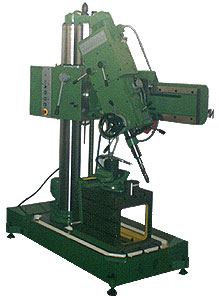

Радиально-сверлильный станок предназначен для обработки отверстий в средних и крупных деталях. Наиболее эффективно станок может быть использован при обработке отверстий, расположенных под углами в разных плоскостях крупногабаритных деталей в инструментальных, ремонтных, экспериментальных, сборочных и производственных цехах, а также в ремонтных мастерских и ремонтных базах на судах. Можно обрабатывать отверстия ниже уровня пола, а также отверстия с горизонтальной осью, расположенные вблизи от пола, вести обработку отверстий в ограниченном пространстве.
Станок состоит из следующих основных узлов: плиты, колонны, корпуса, рукава. сверлильной головки. устройства охлаждения и электрооборудования.
Колонна крепится к плите неподвижно.
Корпус по колонне перемещается во втулках скольжения, поворот корпуса на колонне осуществляется в подшипниках качения. В корпусе расположены механизмы подъема рукава (ручной и механизированный), поворота рукава вокруг его горизонтальной оси, зажима корпуса на колонне и шкаф электрооборудования.
Рукав представляет собой сварную жесткую конструкцию со стальными калеными направляющими.
Сверлильная головка перемещается по направляющим рукава на опорах качения и состоит из следующих узлов: каретки, механизма поворота сверлильной головки вокруг ее горизонтальной оси, электропривода и коробки скоростей, шпинделя и механизма подачи шпинделя, предохраняющих устройств по крутящему моменту и осевой силе.
При необходимости обработки отверстий в ограниченном пространстве имеется возможность устанавливать сверлильную головку непосредственно на корпус (без рукава), сохраняя при этом ее поворот вокруг горизонтальной оси. Плита при этом может сниматься, а колонна станка крепится по месту.
Обработку мелких деталей рекомендуется производить на коробччатом столе, установленном на плите станка.
Для обработки крупногабаритных деталей вне рабочей поверхности плиты станок должен быть выставлен по уровню с помощью винтовых опор.
Обслуживание станка не требует высокой квалификации.
Все органы управления станком расположены в удобной для оператора зоне и имеют соответствующие символы и надписи. Усилия на маховиках рукоятках управления незначительные.
Комплект поставки. Со станком поставляется набор принадлежностей, необходимых для работы на станке. Внего входят: переходные втулки с конусом Морзе, сверлильный патрон, ключи и рукоятка поворота рукава и сверлильной головки, шприц для смазки узлов станка. Дополнительно могут быть поставлены тиски и коробчатый стол.
