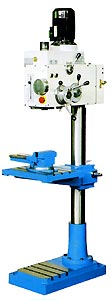

2С125
2C125 ВЕРТИКАЛЬНО
СВЕРЛИЛЬНЫЙ СТАНОК
Станок вертикально-сверлильный 2С125 предназначен для сверления,
рассверливания, зенкерования, зенкования,
развертывания и нарезания резьбы в различных видах металлических и
неметаллических деталей быстрорежущим и твердосплавным инструментом.
Отличительные особенности:
· 9 частот вращения
шпинделя
· 2 автоматические
подачи шпинделя
· Муфта перегруза
· Рабочий стол с
механизмом регулирования высоты на основе рейковой подачи 420х300мм
·
Основание рабочей поверхности 320х320
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2С125
|
Параметры
станка
|
Значение
|
|
Диаметр
сверления, мм
|
31
|
|
Диапазон
нарезаемой резьбы
|
М3-М27
|
|
Размер
рабочей поверхности стола, мм
|
420х300
|
|
Размер
внутреннего конуса шпинделя, мм
|
Морзе
3 (ISO40)
|
|
Количество
Т-образных пазов и ширина пазов
|
3,
14Н12
|
|
Расстояние
от оси шпинделя до колонны, мм
|
320
|
|
Расстояние
от оси шпинделя до стола, мм
|
730
|
|
Подъем
стола, мм
|
680
|
|
Перемещение
пиноли шпинделя, мм
|
680
|
|
Количество
частот вращения шпинделя
|
9
|
|
Количество
механических подач шпинделя
|
2
|
|
Механические
подачи пиноли шпинделя, об/мин
|
0,1;0,2
|
|
Частота
вращения шпинделя, мин
|
90-1400
|
|
Размеры
рабочей поверхности стола, мм
|
320х320
|
|
Наибольшая
масса и высота заготовки на рабочем столе
|
100кг,
550мм
|
|
Наибольшая
масса и высота заготовки на основании
|
200кг,
1000мм
|
|
Мощность
электродвигателя, кВт
|
1,3
|
|
Габариты
станка, мм
|
800х500х2050
|
|
Масса
станка, кг
|
450
|
|
