ГД320
ГД320
Описание:

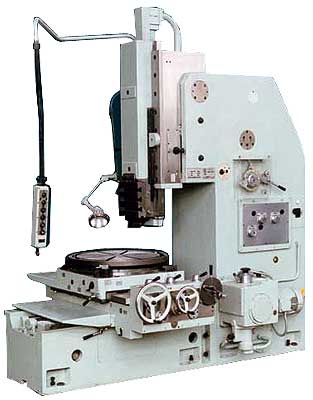

Долбёжный станок ГД320 предназначен для обработки
долблением плоских и фасонных поверхностей, изготовления шпоночных пазов и
канавок в цилиндрических и конических поверхностях в единичном и мелкосерийном
производстве. Конструкция станков позволяет производить долбление "в
упор" с перебегом резца не более 5 мм, а также обрабатывать наклонные
поверхности под углом до 10° благодаря наличию устройства поворота направляющих
салазок долбяка.
|
Технические характеристики:
|
|
Рабочий
ход долбяка
|
20...320
мм
|
|
Расстояние
от плоскости стола до нижней поверхности направляющих долбяка
|
500 мм
|
|
Расстояние
от наружной поверхности резцовой головки до станины
|
615 мм
|
|
Высота
обрабатываемого изделия при обработке наружной поверхности
|
500 мм
|
|
Высота
обрабатываемого изделия при обработке внутренней поверхности
|
250 мм
|
|
Скорость долбяка под нагрузкой
|
3...38
м/мин
|
|
Диаметр
стола
|
770 мм
|
|
Продольный
ход стола
|
650 мм
|
|
Поперечный
ход стола
|
510 мм
|
|
Круговой
ход стола
|
360°
|
|
Диапазон
продольных подач стола на один двойной ход долбяка
|
0,1...2,5
мм
|
|
Диапазон
поперечных подач стола на один двойной ход долбяка
|
0,1...2,5
мм
|
|
Диапазон
круговых подач стола на один двойной ход долбяка
|
0,1...1,4°
|
|
Скорость
быстрого продольного перемещения стола
|
2,8 м/мин
|
|
Скорость
быстрого поперечного перемещения стола
|
2,8 м/мин
|
|
Скорость
быстрого кругового перемещения стола
|
4,5 об./мин
|
|
Мощность
привода ускоренных перемещений
|
2,2 кВт
|
|
Мощность
главного привода
|
11 кВт
|
|
Габаритные
размеры
|
2850х2160х3010
мм
|
|
Масса
|
5660 кг
|
|
|
